把三相電機正反轉自鎖互鎖弄清楚就能接線了
電機要實現正反轉控制，將其電源的相序中任意兩相對調即可（我們稱為換相），通常是V相不變，將U相與W相對調，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持一致，在接觸器的下口調相。由于將兩相相序?qū)φ{(diào)，故須確保二個KM線圈不能同時得電，否則會發生嚴重的相間短路故障，因此必須采取聯鎖。
所以想要三相電機正反轉，核心就是換相、自鎖、互鎖。
三相換相的方法，主電路的構成
想要換相以及控制三相電機，那就離不開交流接觸器，準備兩個交流接觸器，三相L1,L2,L3分別進入兩個交流接觸器上端，然后在反轉交流接觸器下端出現的時候，更換其中兩相的相序，一般是L2相序不動，L1與L3互調，然后與正轉交流接觸器出線端一同接入電動機。
主電路中除了交流接觸器以外，還需要增加熱繼電器，熱繼電器在電路中可以起到過載保護，在選擇熱繼電器的時候要注意選型，選擇好合適的電流值。
三相電機自鎖的方法，控制電路構成

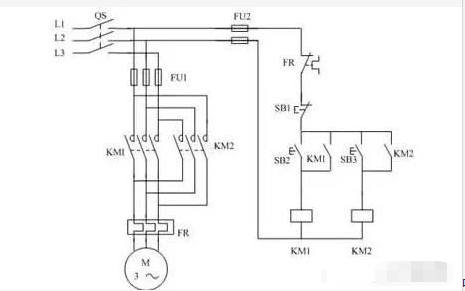

主電路連接完成，我們就要開始連接控制電路，控制電路中第一個連接要點就是自鎖，自鎖是保證電動機能夠穩定、持續運行的方法，其中在PLC編程中也是需要編寫起保停，方法很簡單。
控制回路要選擇好交流接觸器的電壓，如果是380V可以直接從三根相線中抽出兩根控制，如果是220V電壓的交流接觸器，那就需要另外一根零線，因?yàn)槭钦崔D(zhuǎn)電路，所以需要使用兩個交流接觸器，一根相線進入熱繼電器的常閉觸點以后，然后再連接停止按鈕，分別進入兩個啟動按鈕，兩個啟動按鈕上并聯各個交流接觸器的常開觸點，然后回到交流接觸器線圈，回到另外一根相線（零線），這就是自鎖電路。
三相電機互鎖的方法，電氣互鎖
在互鎖的知識點中，我們分為電氣互鎖、機械互鎖、按鈕互鎖，因?yàn)殡妱訖C(jī)的正反轉控制操作中，如果錯誤地使正轉用交流接觸器和反轉用交流接觸器同時動作，形成一個閉合電路后三相電源的L1相和L3相的線間電壓，通過反轉交流接觸器的主觸頭，形成了完全短路的狀態，所以會有大的短路電流流過，燒壞電路。所以，為了防止兩相電源短路事故，接觸器KM1和KM2的主觸頭決不允許同時閉合。

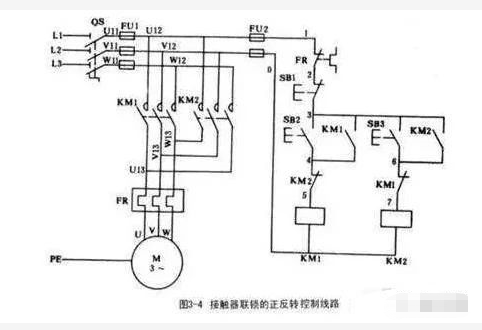

有了這個要求，我們就要采取互鎖（聯鎖）的方法進行限制，首先介紹電氣互鎖，電氣互鎖是把反轉電路的交流接觸器常閉觸點接入正轉電路中，把正轉電路的交流接觸器常閉觸點接入反轉電路中，這樣在任何情況下，電路中只能有一個交流接觸器得電，機械互鎖是通過機械部件實現互鎖，可以通過機械杠桿，使得一個開關合上時，另一個開關被機械卡住無法合上，限制兩個交流接觸器同時得電。
三相電機互鎖的方法，按鈕互鎖

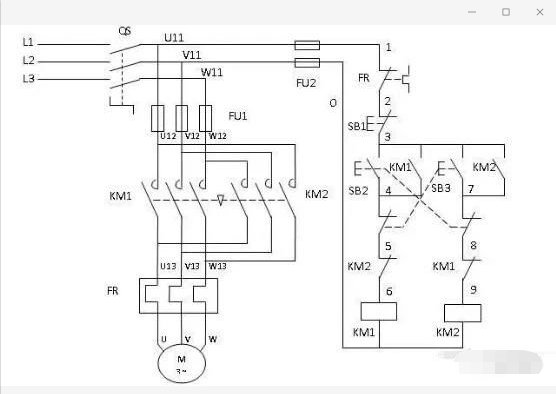

在三相電機互鎖中還有一種互鎖方法就是按鈕互鎖，按鈕互鎖的目的有兩個，第一個，防止兩個交流接觸器同時得電，第二個，可以不用停止直接切換正反轉。
防止兩個交流接觸器同時得電：在正轉控制電路中串聯反轉啟動按鈕聯合的停止按鈕，在反轉控制電路中串聯正轉啟動按鈕聯合的停止按鈕，這樣我們在按下正轉啟動按鈕的同時，切斷反轉控制電路，反轉交流交流接觸器不可能得電，相反按下反轉啟動按鈕，正轉交流接觸器也不可能得電。
直接切換正反轉：因?yàn)槲覀兗尤肓税粹o互鎖，所以在按下正轉、反轉啟動按鈕的時候，電路會切斷相反狀態下的控制回路，也就可以不用按下停止按鈕直接切換正反轉狀態，如果不加入按鈕互鎖，就需要按下停止按鈕以后，再啟動。
按鈕互鎖有好處也有壞處，我們需要根據工作需求來連接按鈕互鎖，尤其是電機功率過大、不適合直接切換旋轉狀態、有工人現場操作的情況下，我們還是需要先按下停止按鈕，再切換狀態最為安全。
