三相電機改單相電機圖紙
介紹幾種簡便易行的方法，可以不改動電機內部繞組而將三相電機改為單相運行。
小功率三相電機可改為單相電機，但功率要變小一點，A相作相線，C相作零線，B相接電容，電容回出接A相線，假若倒轉，AB對換即可。ABC是任意設的 電容容量=瓦*0.07=微法
380V電機除去接地線（一般是最粗最長的那個），還有3個頭。用220V的火線地線接任意兩個頭。然后用電容的兩個腳一頭接在空著的頭上，另一頭接在220V的任意一個頭上，如果發現電機轉反了，就換一個頭。
把三相電機當單相電機用。即把123短接，45接220伏，6經電容（20～40微法450伏電解電容）接4上（接5反轉），但功率小多了。如果不轉，那就用同樣辦法接789試試
由于三相改單相后，有主線圈與輔助線圈的存在，各線圈的工作方式不同。使用久了會導致各線圈老化程度不同。三相改單相后輸出功率將大大減小，自身的負載也將增大，使用時的負載范圍將會很小
公式：電容（微法）=額定電流 / (額定電壓*功率因數)
公式中的參數就是電機銘牌上的，改完后的功率是原來功率的50-90%，主要取決于功率因數，轉速不變。
一、加電容法
此時電機的輸出功率為標稱功率的55%～90% 。Ｃ1為運行電容，C2為啟動電容，都需采用電力電容器，其耐壓值必須不低于450V。C1、C2的容量可按下式估算：
C1=1950I/U×cosθ
C2=(1～4)C1
式中C的單位為（uF）；I為電機額定電流（A）；U為電機額定電壓（V）；cosθ為功率因數，一般取0.5～0.7。
特別地，對于功率為1KW以下的三相異步電動機，可以不用C2，但C1數值要適當增大。可按C1=13I估算選取，式中C1的單位為（uF），I為原電動機的額定電流（A）。電容的容量應選合適，否則電動機不能正常運行和溫升過高。
對于只有幾百瓦的小功率三相異步電動機，電容容量可按C=0.06P（Y接時）和C=0.1P（△接時）選取，式中C的單位為（uF），P為電機功率（W）。C1、C2容量可以相同，如轉速太快，可加大負荷或減小電容容量，如轉速太慢，可減小負荷或加大電容容量。
二、改進的加電容法
為了提高電動機的輸出功率，C1的選取同“方法一”中的C1，C2、C3、R按下式選�。�
C2=(2～4)C1
C3=2C1
R=0.25U/I
三、電容、電感移相法
采用一只電感（應注意電感L的載流能力）和一支電容從單相電源取得三相對稱電壓，按下圖的方法接線，這種方法適應性較強，但要配置鐵芯電感，也可以用單相自耦調壓器來代替。對于較大的電動機宜采用此法。例如，當電機為2.2KW采用“△接”時，電容C選254uF，電感L選取78mH。電容C，電感L可按下式選�。�
C=(Ssin(60+φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))
式中C的工作電容容量為（uF）；L：電感量（H）；S：電動機額定功率（VA）；φ：電動機額定負載時的功率因數角（度）；W：角頻率（W=2πF=314）
四、配電阻法
電阻R的選配要得當。R值可選為兩相繞組的電阻值的5～10倍。
五、加開關法
裝啟動開關K，便可以接入單相運行。
六、電子控制法
對于功率為2～3KW的三相異步電動機，移相電容的容量需達到200～300 uF或更大，由于耐壓高，故體積大，價格高。而用本法則無需移相電容，經證明，當電動機采用“△接”時，轉速不超過1500轉/分，啟動裝置能有效地與之配合工作。
注：對于三相異步電動機來說，一般每kW的額定電流約為2A，即2.2kW的三相異步電動機的額定電流約為4.4A。

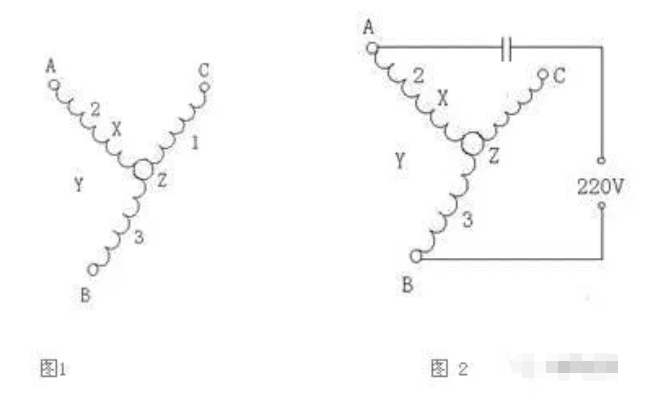

目前縫紉機電機基本都為星形接法，然后3根出線接電源（圖1），接通三相電機時，A、B、C三端上的接進電壓為380V，即1、2、3三組每組線圈電壓為220V左右。當用原有的星形接法改單相時（圖2），即接通單相電源時，B、C端的電壓為220V，A端接電容為滯后120°，按照三相電壓是單相的3倍，即1、2、3三相每組線圈電壓僅為130V左右，這樣就造成供電電壓大大低于電機線圈的額定電壓，造成電機線圈所產生的磁場力矩大為減少，而使電機產生無力、發熱、不易啟動等原因。

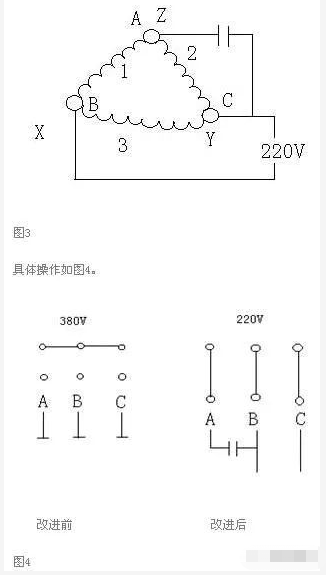

針對上述原因，筆者想到改變電機內部接線方法，即改為三角形接法（圖3），圖中A、B、C三端接進電壓為220V，但1、2、3三組每組線圈間的電壓為220V，這樣改裝電機的功率會大大提高，足夠帶動縫制設備運轉，而不會產生電機無力、發熱、不易啟動等現象（注：三角形接法和星形接法在三相電機線圈的電壓比為3）。
⑴ 打開電機后蓋，找出3根線在一起的線頭，小心挑出分開，依次接到原來的3個接頭上，改為三角形出線。
⑵ 耐壓400V、容量12μF的電容即可。
⑶ 電容并聯在開關內線上。
⑷ 正反轉轉換時，要關掉電源，等電機安全停止運轉后，調換電機尾部插頭即可。
⑸ 要有電工基本知識。
三相電動機用單相電源供電的方法
用單相電源使三相電動機運行，只需增加一只合適的移相電容器，方法如下：
對于星形接法的電動機，接線方法如圖1；對于三角形接法的電動機，接線方法如圖2。根據實踐移相電容的容量數值上應約等于0.07與電動機功率之積，如電動機功率為150瓦，所選電容器的容量應約等于0.07 x 150=10.5微法，用兩個日光燈電容器（4.75μF)并聯即可滿足要求。
如果電動機啟動很快，而且聽到較大的嗡嗡聲，應減小電容器容量；如電動機啟動緩慢，可適當增大電容器容量。又如電源線由接a點改為接b點，則可改變電動機轉向。
我所知道的 一共有三種方法1、并電容移相2、電容電感移相（此法還適用于380V的兩相電源）3、拉開式電容移相額定電流：電機額定工作狀態下，輸出額定功率時，定子繞組的線電流額定電壓：電機額定工作狀態下，定子繞組的線電壓著重介紹一下 第一種 并電容移相的方法這個方法 應該最簡單接線方法：三相電源線的接線柱上隨便找兩個接線柱并上一個電容,空著的一個接單相電源的相線,隨便一個電容器的兩端接另一根線打個比方吧a、b、c三線頭。a、b接電源，a、c接電容，若反轉，將電源改為b、c電容計算公式是: C=1950*I/U*COS I =電機的額定電流U =額定電壓COS 功率因數 C =電容容量 (微法)接線時,在原來三相電源線的接線柱上隨便找兩個接線柱并上一個電容,空著的一個接電源的一相電,隨便一個電容器的兩端接另一根線,如果反轉,電容器的那一根線換到電容器的另一段就可以了功率因數需要計算一下功率因數×效率＝ 電機額定功率/（根號3×額定電壓×額定電流）效率＝（電機額定功率/電機輸入功率）×100％電機輸入功率=（根號3×U線×I線）按上述公式 可以算出電機的功率因數再通過電容計算公式是: C=1950*I/U*COS 即可算出連接所需電容的容量因?yàn)殡姍C(jī)銘牌上的數據 不一定準確所計算的電機效率 可能有誤 或大于1 或等于1Y系列異步電動機 10KW以下的效率在76％－86％之間可以做一個參考實在不行，您還可以根據這些資料，直接選用合適的電容0.4KW星形 0.024uf三角形0.06uf0.8KW星形 0.036uf三角形 0.06uf1.0KW星形 0.06uf三角形 0.1uf1.6KW星形 0.1uf三角形 0.16uf2.5KW星形 0.15uf三角形 0.25uf下面說說第二種電感電容移相：接線方法1、三角形接法電機a、b、c三個線頭，a、b接電容，b、c接電感，然后a端和c端各引出一個線，連接單相電源。
三相異步電動機繞組接線端連接上幾只電容器，可以接至“單相電源上運行。對于常見的單速三相電機，無論它是星形連接還是三角形連接，都不必拆開電動機繞組的內部接頭，而只需在引線端并聯電容器。
三相電機是三角形接法時，電容按圖：連接；是星形接法時，電容按圖2連接。圖中C2為運行電容人：為啟動電容。閉合開關K后接通電源，電機開始運行，當電機達至！額定轉速后，應通過開關K將c1斷開，否則電機會發熱，甚至燒壞。
電容C2的容量可按下式計算：C2=1950*In/(Un*COSФ) (μF)
式中1N、UN、cos十分別是原三相電機銘牌上的額定電流、額定電壓和功率因數值，若銘牌上無功率因數，cosy可取0·85左右。例，日某臺三相異步電機銘牌上標有“A”連接，額定電壓力220V，額定電流力0． 85A，功率因數為0.8。則改為單相運行時工作電容C2為：
C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF)
取C2＝10μF。
電容C1的容量可根據電動機啟動時負載的大小來選擇，通常為C2的1～4倍。對于功率1kw以下的小電機,C1也可以去掉不用，但C2數值要適當加大。經此改接后，電機的容量根據電機運行時功率因數的大小要下降10％～40％。
上述電路中的電容要選紙介油浸電容或金屬化電容等無極性電容器，不能用電解電容器，同時要注意其耐壓值。一般地，若電機工作電壓力220v，電容耐壓應為400v；若電機工作電壓力為380V，電容耐壓應力600V左右。
對于１ｋＷ以下的小功率三相異步電動機，不僅可以作三相運行，而且也可以作單相運行。
１． 電動機單相運行時的連接方式
（１）三相繞組的三角形連接
如圖１所示。將電容器并接在三相繞組的任意一相兩端（圖中接在Ｕ相兩端），然后２２０Ｖ市電加在電容Ｃ的一端和Ｖ２與Ｗ１的交點處。這樣，電機就可旋轉，如需改變電機旋轉方向，則可按圖２所示連接，將市電從電容器的一端調換到另一端即可。
（２）三相繞組的星形連接
將電容器接在任意兩個端子上（如圖３中接Ｖ１、Ｕ１），２２０Ｖ市電則加在余下的端子Ｗ１和電容Ｃ的任一端上。這樣，電機就可旋轉。如需改變電機轉向，則將市電的一端從Ｕ１換接到Ｖ１端即可（如圖４所示）。
２． 電容器的容量選擇
小型三相異步電動機作單相運行時，所選電容容量一定要合適，若太小則旋轉無力，啟動困難；太大則回路電流過大，導致電機過熱。一般電容容量值選擇如附表所示。
如果不查表，也可以按經驗公式獲得：當星形連接時，所需電容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的單位是μＦ，Ｐ的單位是Ｗ；當用作三角形連線時，所選電容容量Ｃ（μＦ）＝Ｐ（Ｗ）／１０。
