搖表，你確定會搖嗎？搖表使用方法圖解

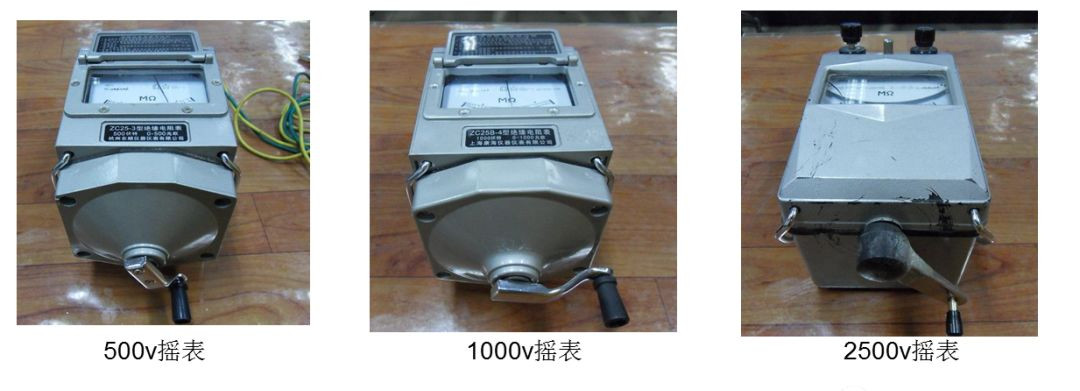

搖表也稱兆歐表，主要用于測量電氣設備的絕緣電阻。搖表的額定電壓有500、1000、2500V等幾種。

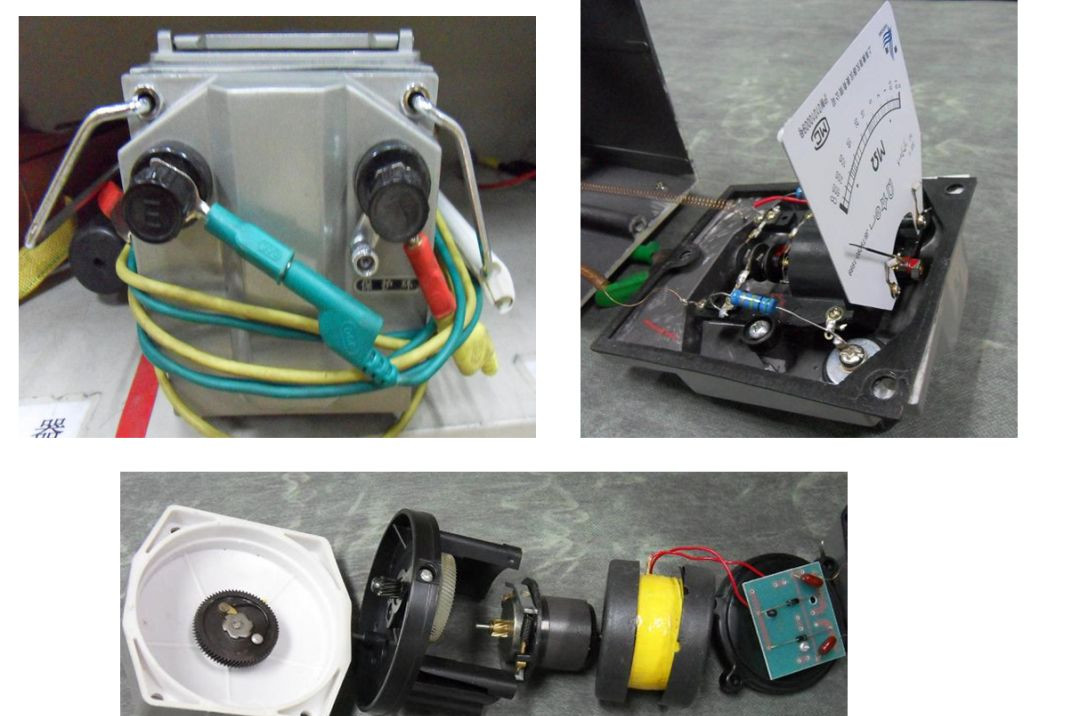

▶搖表的結構
搖表由一個手搖發電機、表頭和三個接線柱（即l：線路端、e：接地端、g：屏蔽端）組成。

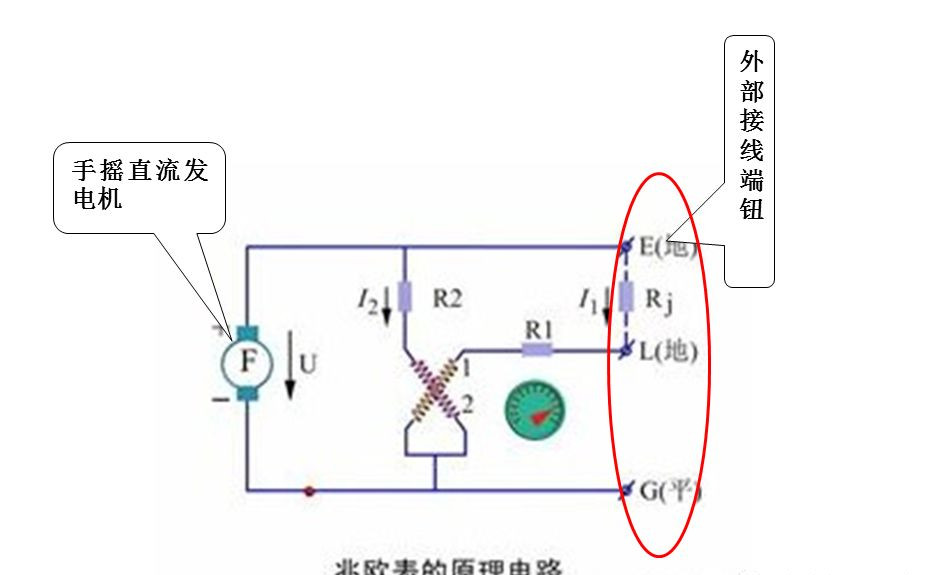

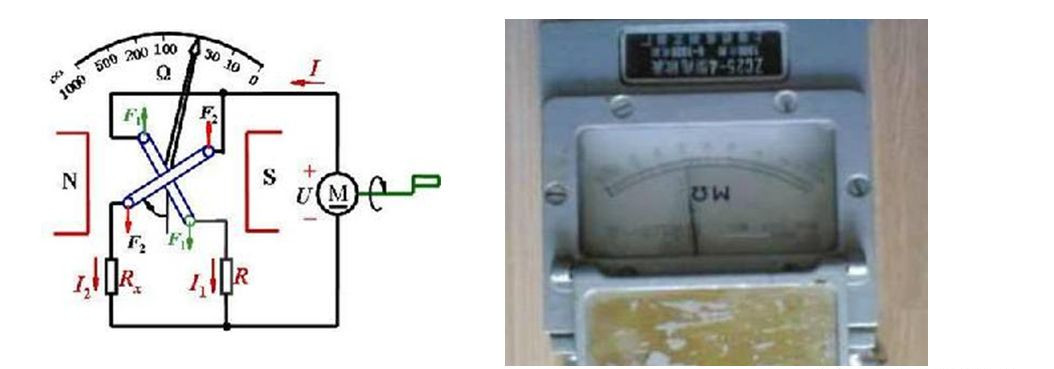

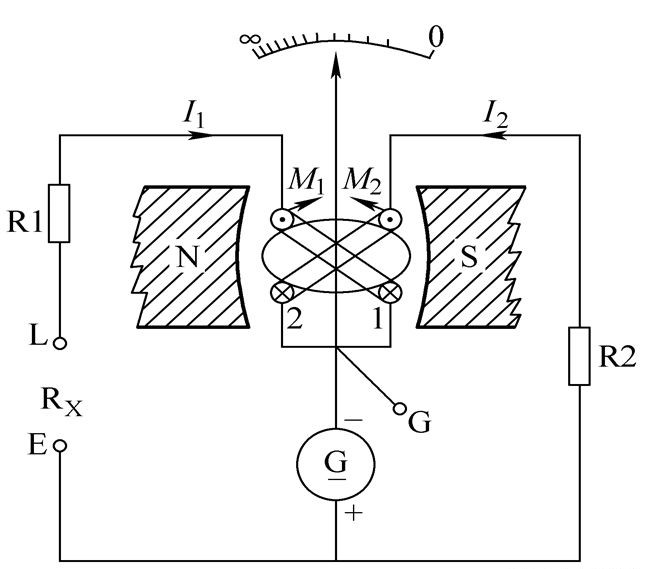

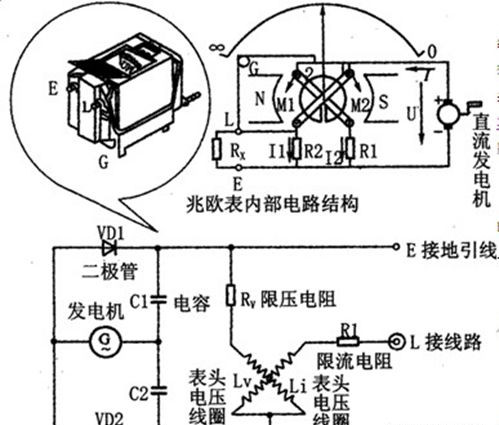

▶搖表的工作原理
1、被測電阻Rx接在“L”與“E”端鈕之間。
2、搖動直流發電機的手柄，發電機兩端產生較高的直流電壓，線圈1和線圈2同時通電。
當以120轉/分速度均勻搖動手柄時，表內的直流發電機輸出該表的額定電壓，在線圈1與被測電阻間有電流I1，在線圈2與表內附加電阻R2有電流I2，兩種電流與磁場作用

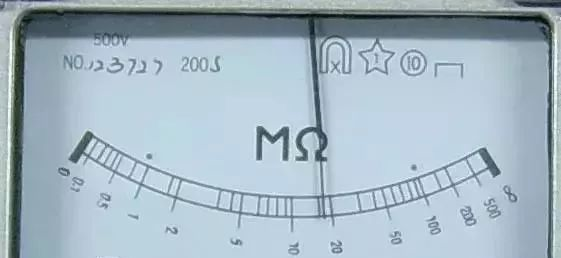

產生相反的力矩，當I1電流最大（即被測電阻為0），指針指向刻度0。當I2電流最大（即開路狀態），指針指向刻度無窮大∝，當被測電阻為一定值時，指針指在被測電阻的數值，由于搖表沒有游絲，不能產生反作用力矩，所以搖表在不測時停留在任意位置（即不定位），而不是回到零，這跟其他指針式的儀表有區別的。
▶搖表的選擇
1）搖表的額定電壓一定要與被測電氣設備或線路的工作電壓相適應。一般額定電壓在500伏以下的設備，選用500伏或1000伏的搖表；額定電壓在500伏及以上的設備，選用1000~2500伏的搖表。
2）搖表的測量范圍要與被測絕緣電阻的范圍相符合，以免引起大的讀數誤差。
▶搖表的使用
1）搖表的接線

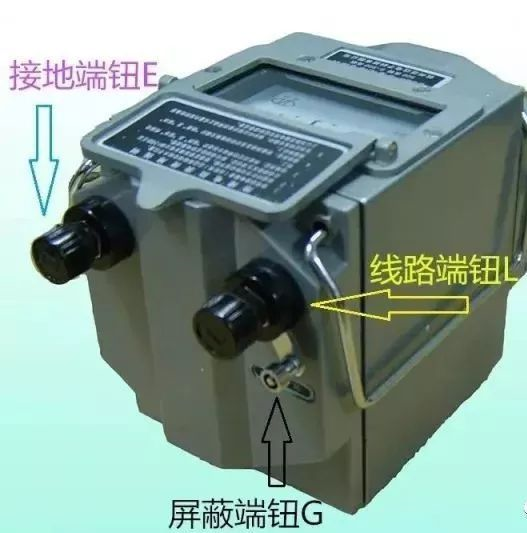

搖表有三個接線端鈕，分別標有L（線路）、E（接地）和G（屏蔽）。
當測量電力設備對地的絕緣電阻時，應將L接到被測設備上，E可靠接地即可。
2）搖表的檢查

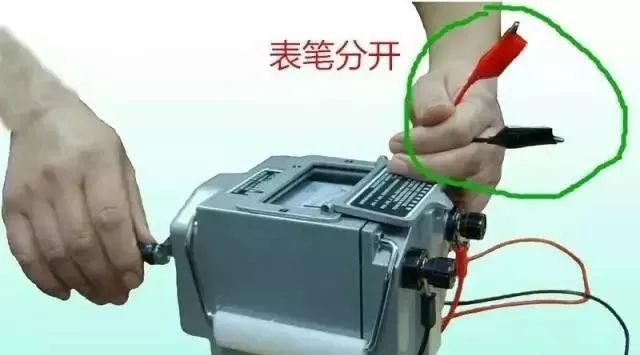

【開路試驗】在搖表未接通被測電阻之前，搖動手柄使發電機達到120r/min的額定轉速，觀察指針是否指在標度尺“∞”的位置。

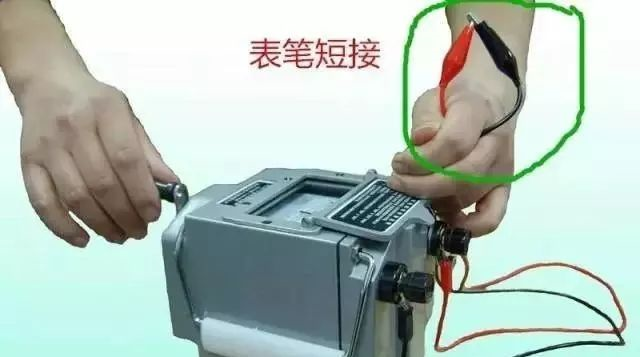

【短路試驗】將端鈕L和E短接，緩慢搖動手柄，觀察指針是否指在標度尺的“0”位置。
（1）觀測被測設備和線路是否在停電的狀態下進行測量。并且搖表與被測設備間的連接導線不能用雙股絕緣線或絞線，應用單股線分開單獨連接。

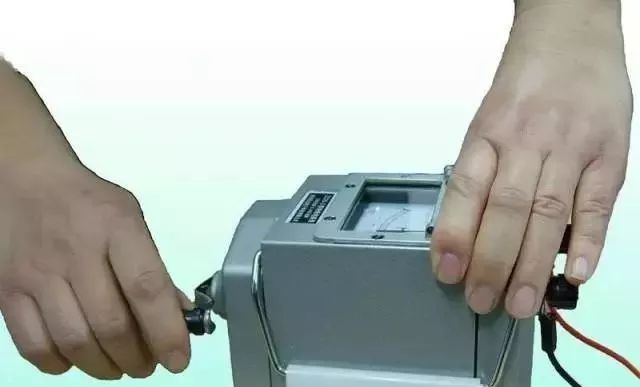

（2）將被測設備與搖表正確接線。搖動手柄時應由慢漸快至額定轉速120r／min。
（3）正確讀取被測絕緣電阻值大小。同時，還應記錄測量時的溫度、濕度、被測設備的狀況等，以便于分析測量結果。
▶常用電氣設備的搖測方法詳解
（1）測量照明或電力線路對地的絕緣電阻

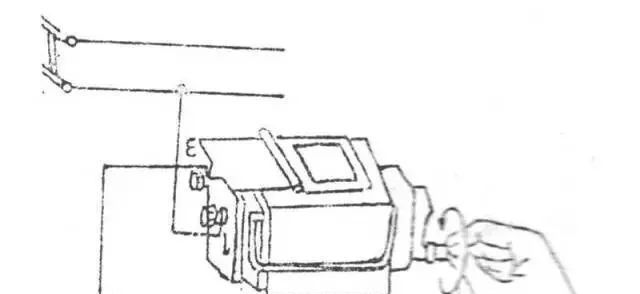

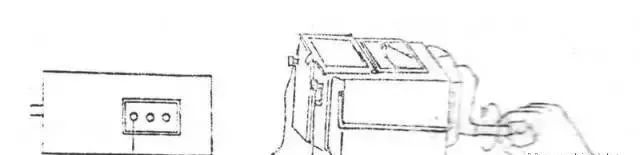

將搖表接線柱的（E）可靠接地，（L）接到被測線路上。按順時針方向搖動搖表的發電機手把，轉速由慢變快，轉速達120/分鐘勻速搖動，約一分鐘后發電機轉速穩定時，表針也穩定下來,這時表針指示的數值就是所測得的絕緣電阻值。測量方法如圖所示。

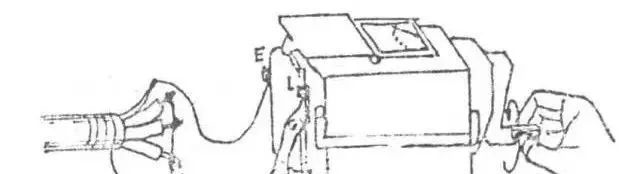

（2）測量電機的絕緣電阻
將搖表接線柱的（E）接機殼。（L）接到電機繞組上,以120轉/分的速度搖動搖表手柄。指針穩定后讀數。測量方法如圖所示。
（3）測量變壓器各相線圈絕緣電阻

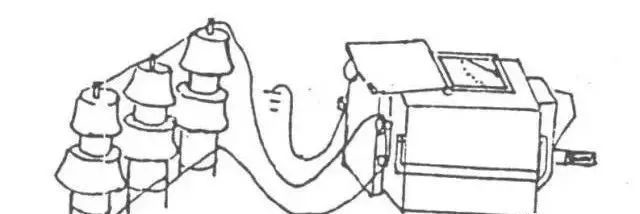

1）測量各相線圈對地絕緣電阻時，將繞組的導線接搖表（L）接線柱，將設備外殼和鐵芯接搖表（E）接線柱，瓷瓶外表接于（G）接線柱。測量方法如圖所示。
2）測量繞組的相間絕緣電阻時，用搖表的（L）接線柱和（E）接線柱分別接任意兩根導線，分別測量相間絕緣電阻。
（4）測量電纜的絕緣電阻
1）鎧裝電纜

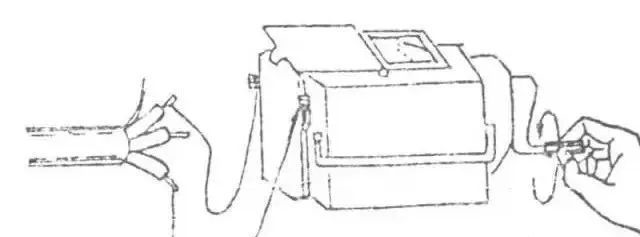

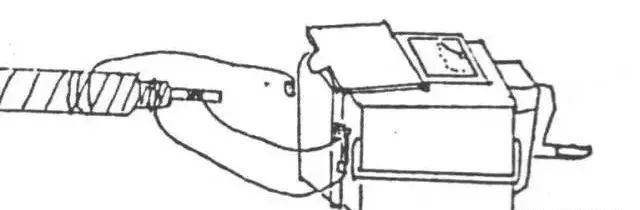

測量電纜相對地的絕緣電阻時：將被測兩端分別接（E）和（L）兩接線柱，將（G）接線柱引線接到電纜殼芯之間的絕緣層上。測量方法如圖所示。
測量電纜相對相絕緣時：被測其中一相接（L）接線柱，將另外的任意一相接搖表（E）接線柱，轉動搖表，即測得相間絕緣電阻值，用同樣的方法測另二相間絕緣電阻值。測量方法如圖所示。
2）橡套電纜
測量橡套電纜的對地絕緣電阻時，將搖表（L）用連線接在主芯線上，再將接地端鈕（E）接在接地芯線上，并用導線連接橡膠護套后，另一端接在搖表的（G）接線柱上，轉動手柄，測出相對地絕緣電阻值。測量方法如圖所示。
測量相間絕緣電阻時，可分別將兩端（L）和（E）分別接任意兩相芯線，即可測出相間絕緣電阻值。測量方法如圖所示。
炎炎夏日，三大招式保障企業電氣安全
▶搖表使用時的注意事項（13個）
1、使用搖表測量高壓設備絕緣，應由兩人擔任。
2、應視被測設備電壓等級的不同選用合適的絕緣電阻測試儀。
3、測量用的導線，應使用絕緣導線，其端部應有絕緣套。
4、搖表與被測設備之間應使用單股線分開單獨連接，并保持線路表面清潔干燥，避免因線與線之間絕緣不良引起誤差。
5、測量絕緣時，必須將被測設備從各方面斷開，驗明無電壓，確實證明設備無人工作后，方可進行。在測量中禁止他人接近設備。
6、在測量絕緣前后，必須將被試設備對地放電。被測設備必須與其他電源斷開，以保護設備及人身安全。
7、測量線路絕緣時，應取得對方允許后方可進行。
8、在有感應電壓的線路上 (同桿架設的雙回線路或單回路與另一線路有平行段)測量絕緣時，必須將另一回線路同時停電，方可進行。
9、在帶電設備附近測量絕緣電阻時，測量人員和搖表安放位置，必須選擇適當，保持安全距離，以免搖表引線或引線支持物觸碰帶電部分。移動引線時，必須注意監護，防止工作人員觸電。

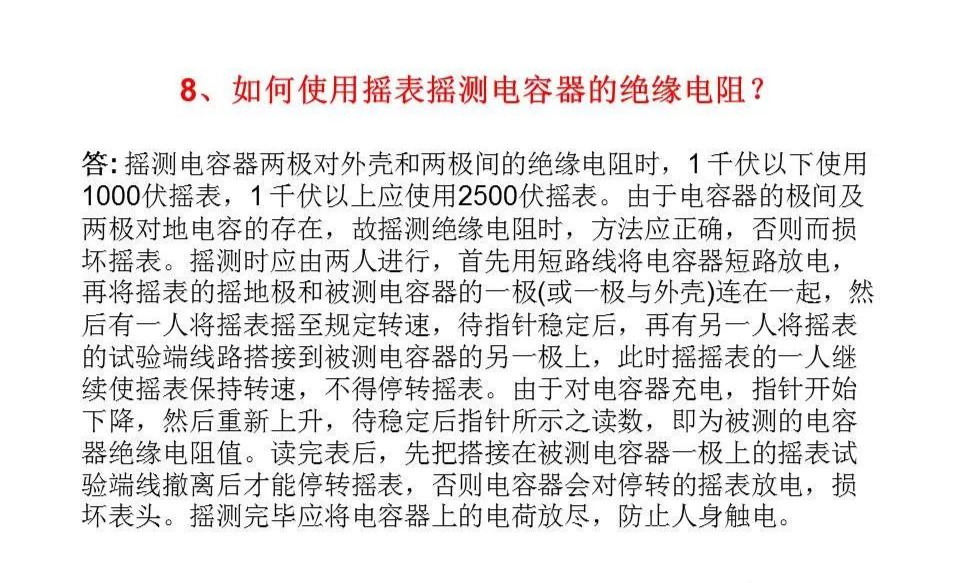

10、搖測時，將搖表置于水平位置，搖把轉動時其端鈕間不許短路。搖測電容器、電纜時，必須在搖把轉動的情況下才能將接線拆開，否則反充電將會損壞搖表。
11、搖動手柄時，應由慢漸快，均勻加速到120r／min，并注意防止觸電。搖動過程中，當出現指針已指零時，就不能再繼續搖動，以防表內線圈發熱損壞。

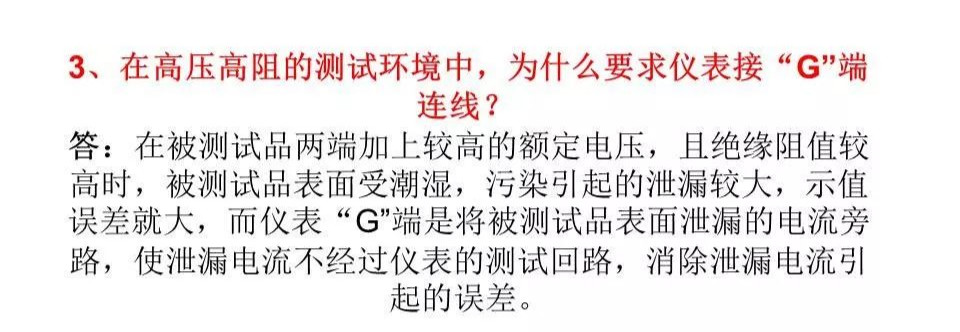

12、為了防止被測設備表面泄漏電阻，使用搖表時，應將被測設備的中間層（如電纜殼芯之間的內層絕緣物）接于保護環。
13、禁止在雷電天氣或在鄰近有帶高壓導體的設備處使用搖表測量。

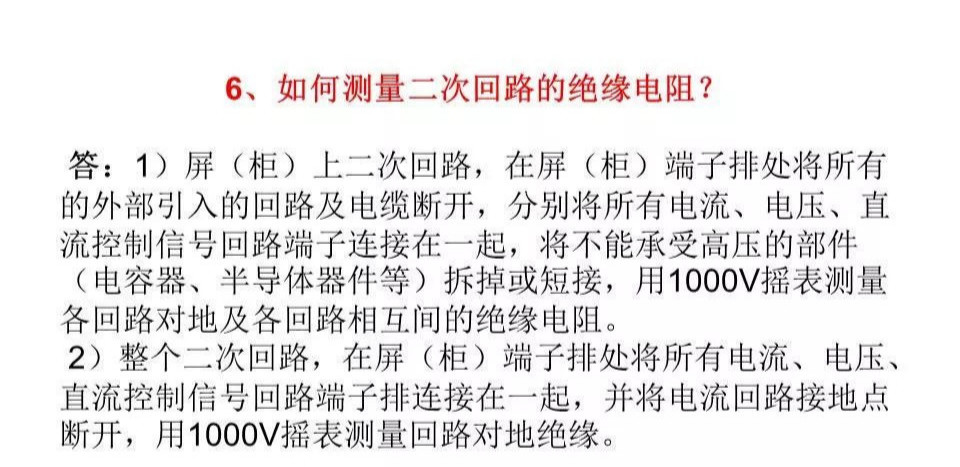

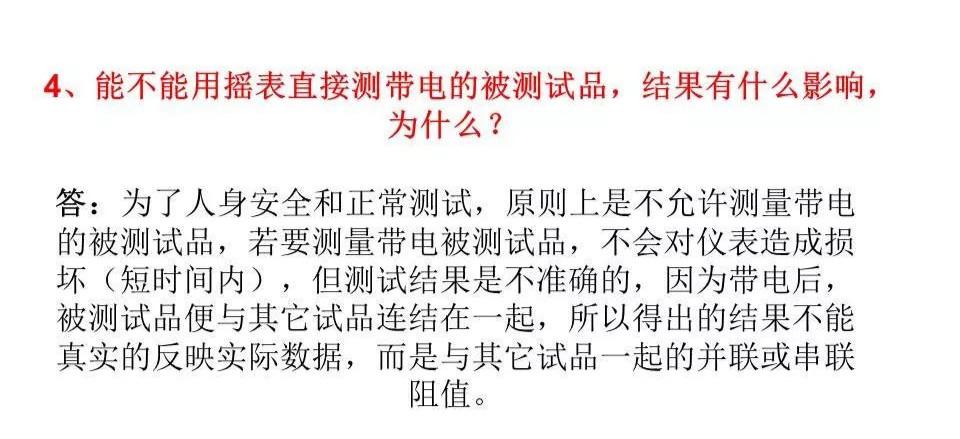

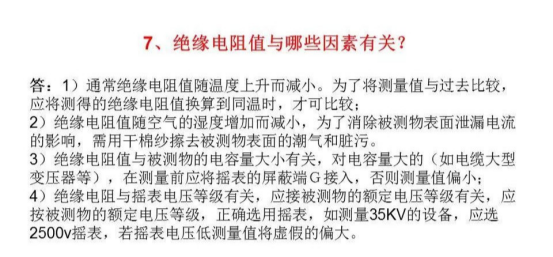

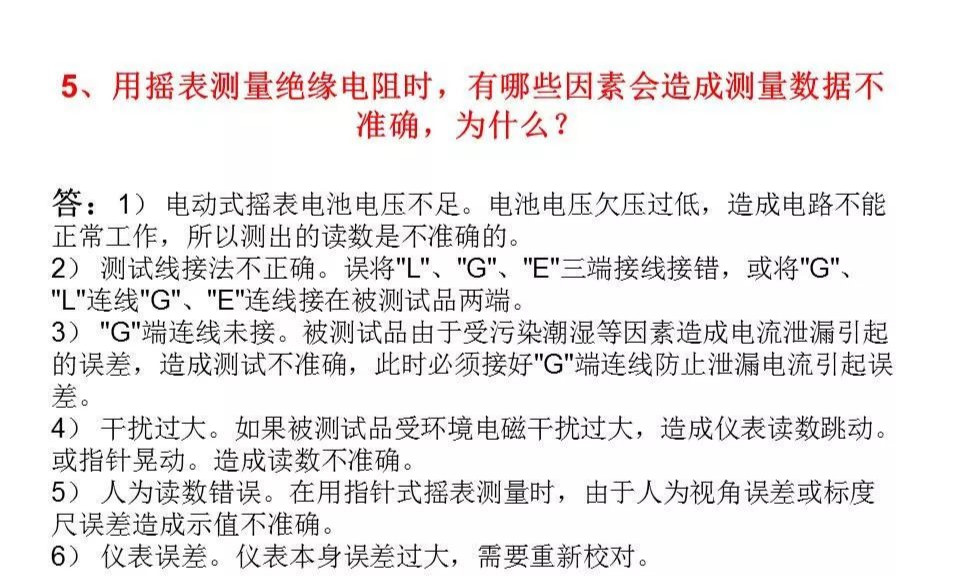

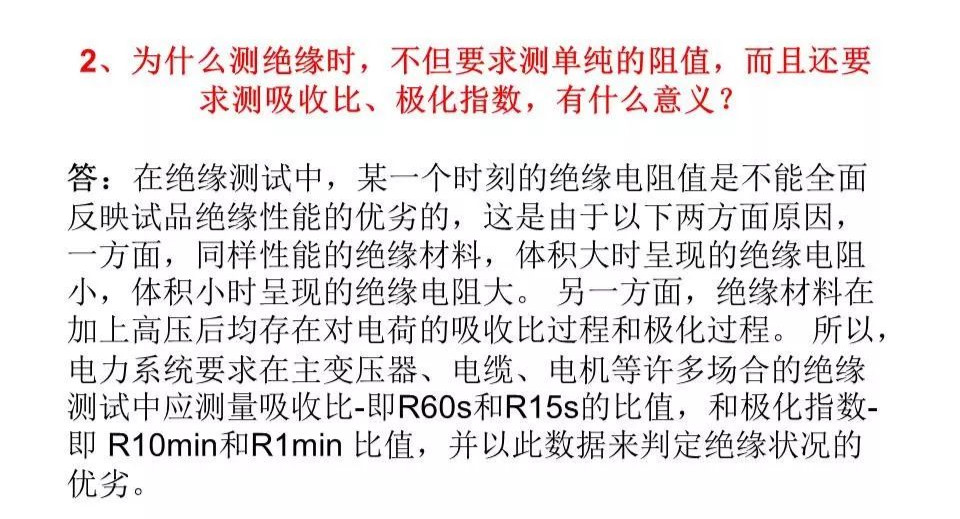

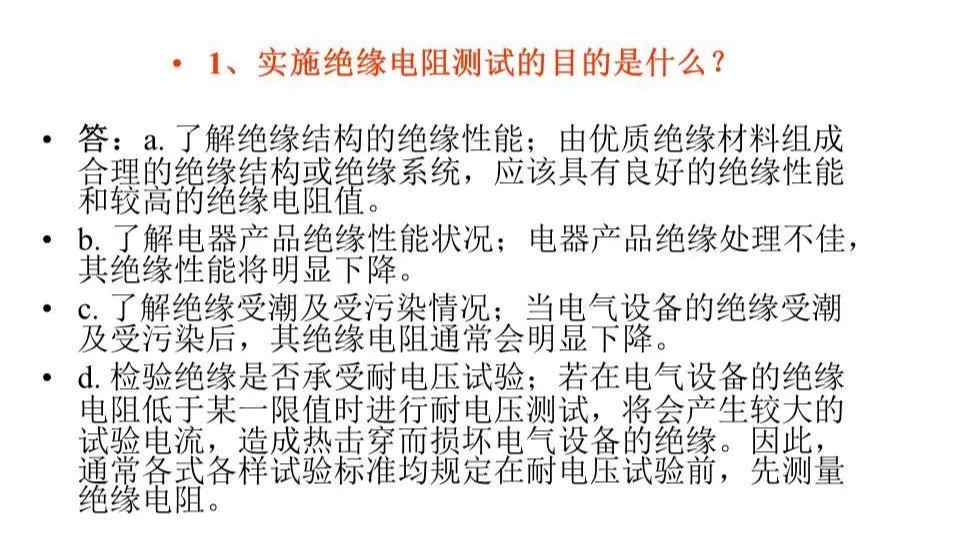

▶關于絕緣電阻測量的幾個問題
