電梯修理T證實操圖片題

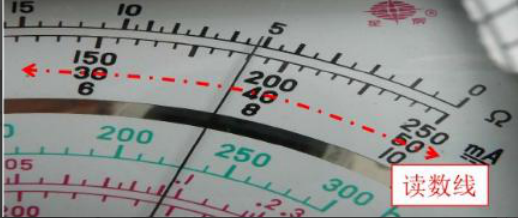

選用1V檔，則讀數為0.76V
選用2.5V檔，則讀數為1.9V
選用0.5mA檔測量電阻，則讀數為0.38mA
選用5mA檔測量電流，則讀數為3.8mA
選用50v檔測量電壓，則讀數為38mA
選用×1檔測量電阻，則讀數為8Ω
選用×10檔測量電阻，則讀數為80Ω

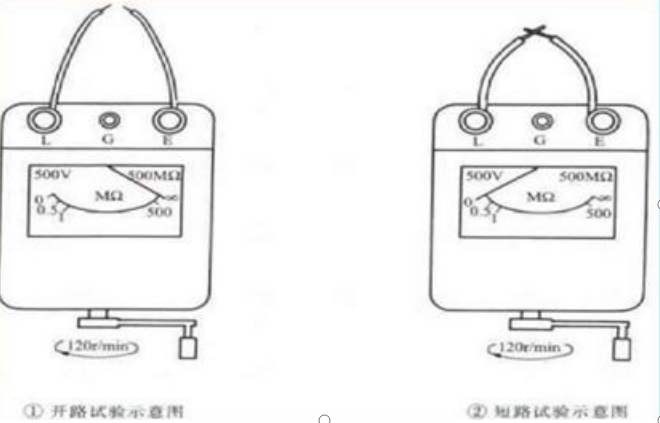

上圖中L表示 接線
上圖中G表示 屏蔽
上圖中E表示 接地

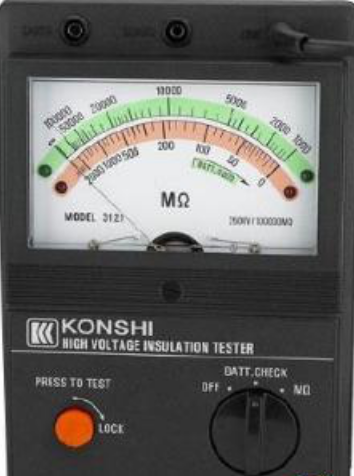

請說明上圖的設備名稱。絕緣電阻測試儀
A、萬用表 B、歐兆表 C、絕緣電阻測試儀 D、溫度計

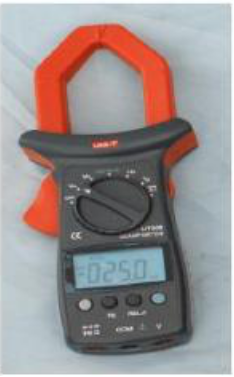

請說明上圖的設備名稱。鉗形電流表
A、萬用表 B、歐兆表 C、鉗形電流表 D、溫度計

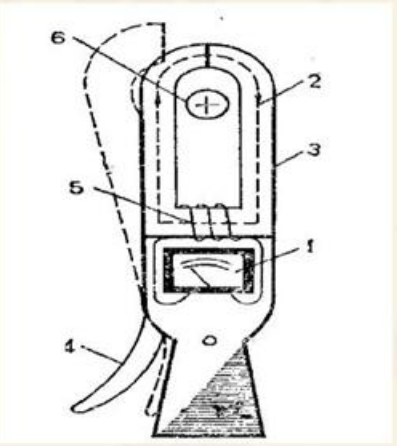

如圖所示，1表示 電流表
如圖所示，2表示 電流互感器
如圖所示，6表示 被測導線

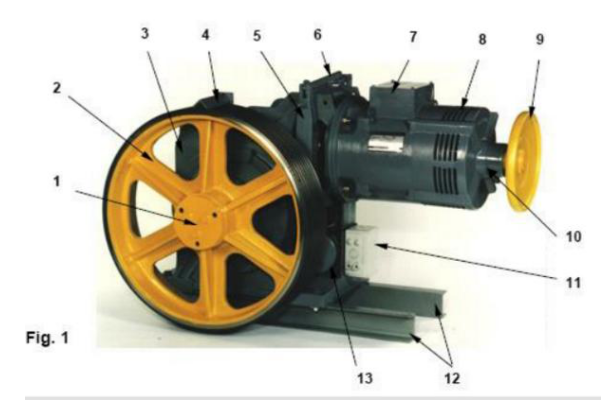

如圖所示，1表示 曳引輪
如圖所示，7表示 電動機
如圖所示，5表示 制動機
如圖所示，3表示 減速機
圖中的設備名稱叫什么？ 限速器
A、限速器 B、安全鉗 C、導鞋

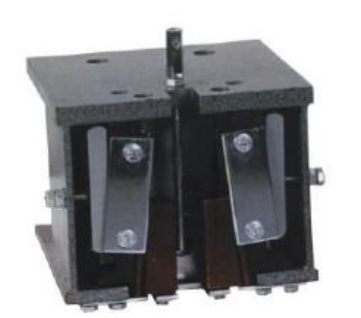

圖中的設備名稱叫什么？ 安全鉗
A、限速器 B、安全鉗 C、導鞋

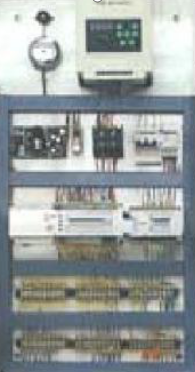

圖中的設備名稱叫什么？ 控制柜
A、控制柜 B、曳引機 C、減速器

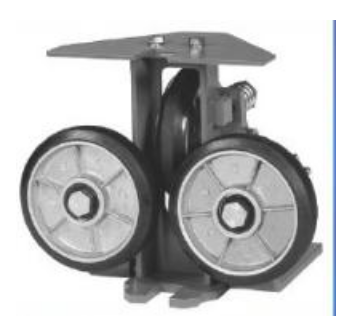

圖中的設備名稱叫什么？ 導鞋
A、限速器 B、安全鉗 C、導鞋
如圖所示，4表示 轎廂系統
如圖所示，1表示 曳引系統
如圖所示，2表示 電氣控制系統

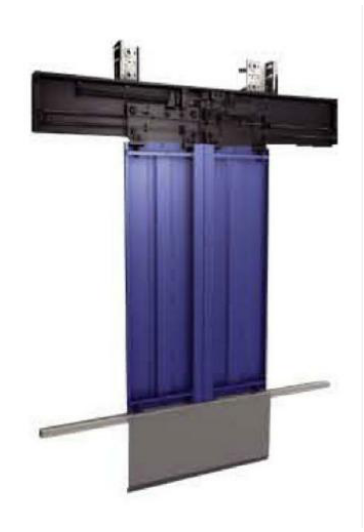

如圖所示，這是電梯的什么系統 門系統
A、門系統B、導向系統 C、重量平衡系統 D 、電力拖動系統
如圖所示，電源電壓為6伏，當S閉合時，電燈L1和L2都不亮，伏特表示數為6伏，在這個電路中出現此現象的原因是( B )
A．L1斷路，L2短路 B．L1短路，L2斷路
C．L1和L2都斷路 D．L1和L2都短路
如圖所示，當開關S閉合時，發現電流表指針偏轉，電壓表指針不動，該電路的故障可能是( A )
A．燈L1的接線短路
B．燈L2的接線短路
C．燈L1的燈絲斷了
D．燈L2的燈絲斷了
如圖所示，把兩個燈泡L1，L2串聯，再把兩端接到電源上，已知電壓表的讀數為0，這可能是燈泡L1出現_短路_，也可能燈泡L2出現 斷路 故障。
