PLC結構組成及其工作原理
PLC是啥玩意？相信部分剛?cè)胄械男』锇�，最直接地回答：PLC就是PLC，還能是啥玩意。如果你去應聘，某面試官第一句就是這個問題。在此小編先恭喜你有50%的幾率會被刷下來，想知道為啥，請往下慢慢看。
好了咱們接著說，可編程控制器簡稱PLC，其結構組成和工作原理往往是初學者最容易忽略的。在小編的以往經驗中，好多初學者一上手就著急想著這程序該如何下手·指令算法該如何應用？這是初學者最容易犯的毛病，想要學好PLC小編認為，了解并掌握其結構組成和工作原理是最基本要求。
廢話不多說，直接上干貨。
下面小編會從PLC的硬件組成 工作原理及立即輸入/輸出功能更大家淺談淺談。
1.PLC硬件組成
a．CPU，簡稱“中央處理器”。一般由控制器、運算器和寄存器組成。
b．存儲器。一般在PLC使用過程中的兩種存儲器：1.只讀類型的存儲器，如：EPROM。2.可讀/寫的隨機存儲器，如：RAM。
c．輸入/輸出接口。在這，PLC的輸入/輸出信號可是開關量，也可是模擬量。
講到這，PLC的硬件組成基本就上述這些。最后在跟大家分享一個輸入/輸出接口最重要的兩個作用:一是利用內部電隔離電路把plc內部和工業現場給隔離起來，主要是起到保護作用。二是把不同的強電、弱電信號調理成CPU可以處理的信號。
2.PLC的工作原理
別看小編在這說這PLC的工作原理，看似高大上。其工作理說白了就一句話：循環掃描。這就是其工作原理了。循環很好理解，接下來小編跟大家說說掃描，說的不好的地方，煩請各路大神指點一二！
PLC的掃描主要分一下三個階段：
a．輸入掃描階段
b．程序執行階段
c．輸出刷新階段

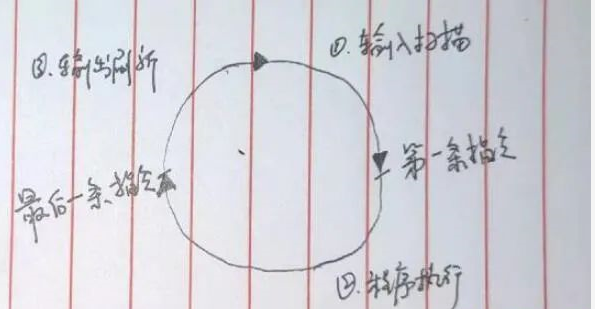

下圖為小編手畫的循環掃描過程，此圖可分享，勿盜用！
3.PLC的立即輸出/輸入功能
就一般常見品牌PLC都具有立即輸出/輸入功能。
這個功能說白了就是PLC每執行完一次循環掃描是的立即輸入/輸出過程。
