交流接觸器之間的互鎖是哪一根線起到了互鎖的作用?
交流接觸器之間的互鎖是哪一根線起到了互鎖的作用?
答:交流接觸器的互鎖是指兩個接觸器之間互相制約,簡單地說就是,正轉時反轉的接觸器絕對不工作;反轉時,正轉接觸器絕對不工作。從而避免它們之間同時動作而發生短路,造成事故。

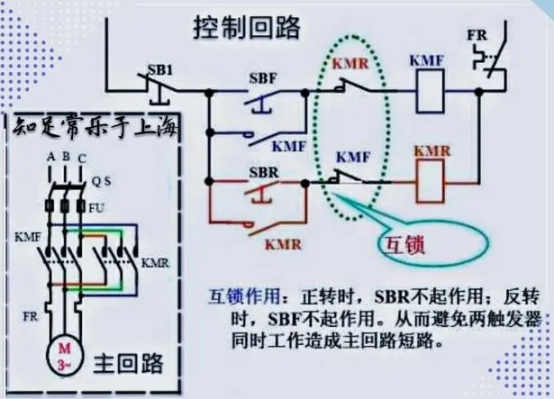

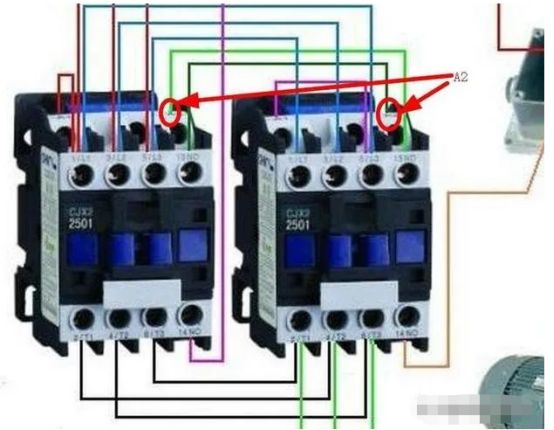

互鎖不是哪一根線的問題。請看下圖1所示。

上圖1所示為一個利用兩個接觸器的輔助觸頭,來進行互鎖的。
其實就是在正轉接觸器線圈電路中,串聯反轉接觸器的輔助觸頭;而在反轉接觸器線圈電路中,串聯正轉接觸器的輔助觸頭。
這種控制方式在現在的PLC電路中,也采用。有時候接觸器的輔助觸頭出現不能復位故障,也會出現短路故障。為了更安全地工作,于是人們利用帶常閉、常開觸點的起動按鈕與接觸器輔助觸頭來進行雙保險控制。請看下圖2所示。

上圖2所示為一個利用接觸器輔助觸頭與按鈕雙互鎖的可逆起停的控制電路圖。
下面簡單地說一下它的工作原理;首先合上主回路斷路器QF1、控制回路斷路器QF2,為電路工作提供準備條件。
正轉起動: 按下正轉起動按鈕SB2 ,SB2的一組串聯在反轉交流接觸器KM2線圈回路中的常閉觸點(9~11)斷開,為按鈕常閉觸點互鎖保護; SB2的另一組常開觸點(3-5)閉合,正轉交流接觸器KM1線圈得電吸合且KM1輔助常開觸點(3-5)閉合自鎖,KM1三相主觸點閉合,電動機得電正轉運轉,拖動設備正轉工作;與此同時KM1串聯在反轉交流接觸器KM2線圈回路中的輔助常閉觸點(4~8)斷開,為接觸器常閉觸點互鎖保護。
反轉起動;按下反轉起動按鈕SB3,SB3的一組串聯 在正轉交流接觸器KM1線圈回路中起到按鈕互鎖保護作用的常閉觸點(5-7)斷開,切斷了正轉交流接觸器KM1線圈回路電源,KM1三相主觸點斷開,電動機失電正轉停止運轉; 與此同時,起到接觸器互鎖保護作用的KM1常閉觸點(4-8)恢復常閉狀態,為起動反轉做準備。由于SB3的另一組常開觸點(3-9)已按下,此時反轉交流接觸器KM2線圈得電吸合且KM2輔助常開觸點(3~9)閉合自鎖,KM2三相主觸點閉合,電動機得電反轉運轉,拖動設備反轉工作; 同時KM2串聯在正轉交流接觸器KM1線圈回路中起到接觸器互鎖保護作用的輔助常閉觸點(4-6)斷開,為雙互鎖保護。
停止;無論正轉還是反轉運轉,想停止時,則按下停止按鈕SB (1-3),正轉交流接觸器KM1或反轉交流接觸器KM2線圈斷電釋放,KM1或KM2三相主觸點斷開,電動機失電停止運轉,拖動設備停止工作。

接觸器設置互鎖電路的目的,是為了防止由于誤操作、接觸器卡死等原因,造成兩個接觸器同時吸合。兩個接觸器各自的一個常閉觸點,與對方接觸器的線圈串聯,構成互鎖電路。
設置了互鎖電路兩個接觸器,其中任何一個吸合,都會使串聯在對方線圈的常閉觸點分?jǐn),保證對方不可能吸合。這就是所謂接觸器互鎖,也稱之為聯鎖。
例如,正反轉接觸器必須設互鎖、星角啟動的星接接觸器和角接接觸器必須設互鎖,避免主觸頭發生三相電源短路的嚴重事故。
