電工常見接線方法
電工接線的質量關系到整個電路是否能穩定工作，關系到用電及生產安全。電工接線方法有很多種，下面介紹4種常見的接線方法：
一、單股銅芯導線的直接連接

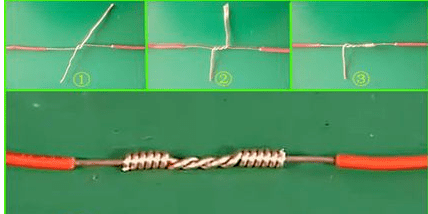

圖1為單股銅芯導線的直接連接，先將兩導線的芯線線頭作X形交叉，再將它們相互纏繞2-3圈后扳直兩線頭，然后將每個線頭在另一芯線上緊密纏繞5-6圈后剪去多余線頭鉗平切口。
二、單股銅芯導線的T字形分支連接

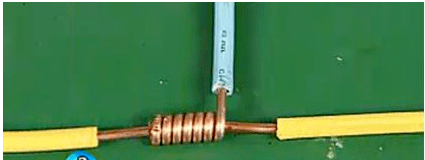

圖2為單股銅芯導線的T字形分支連接，將支路芯線的線頭和干線十字相交，緊密纏繞在干路芯線上5-8圈后剪去多余線頭鉗平切口。
三、7股銅芯導線的直接連接

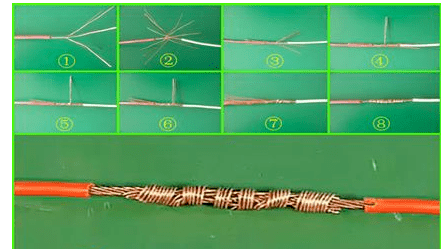

圖3為7股銅芯導線的直接連接，先將剝?nèi)ソ^緣層的芯線頭散開并拉直，再把靠近絕緣層1/3線段的芯線絞緊，然后把余下的2/3芯線頭分散成傘狀，并將每根芯線拉直。另一根需連接的導線芯線也如此處理。接著把兩傘骨狀線端隔根對叉，必須相對插到底，捏平叉入后的兩側所有芯線，理直每股芯線，使每股芯線間隔均勻，然后將每一邊的芯線線頭分作3組；先將某一邊的第1組兩根線頭翹起并形成90°，接著把這兩根線頭按順時針方向緊纏2圈后，再折回90° 并平臥在折起前的軸線位置上；接著把處于緊挨平臥前鄰近的第2組兩根線頭翹起按第1組的方法緊密纏繞在芯線上2圈；最后將第3組三根線頭翹起并緊密纏繞在芯線3圈后，剪去余端，鉗平切口不留毛刺。以同樣方法纏繞另一邊的線頭。
四、7股銅芯導線的T字形分支連接

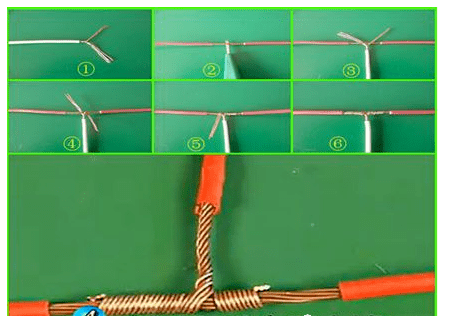

圖4為7股銅芯導線的T字形分支連接，將分支芯線散開并拉直，再把緊靠絕緣層1/8線段的芯線絞緊，把剩余7/8的芯線分成兩組，一組4根，另一組3根，排齊；用鑼刀把干線的芯線撬開分為兩組，再把支線中4根芯線的一組插入干線芯線中間，而把3根芯線的一組放在干線芯線的前面；把3根線芯的一組在干線右邊按順時針方向緊緊纏繞3~4圈，剪去余線并鉗平線端；把4根芯線的一組在干線的左邊按逆時針方向纏繞4~5圈，剪去余線，鉗平線端。
注意事項：
導線接頭連接時，要求接觸面光滑且無氧化現象，對不光滑或有氧化現象的導線，要用砂紙打磨后再連接，纏線的過程中用力要適中，用力過輕會導致接觸不良，用力過猛會損傷導線。導線連接后，要用絕緣電布包好，絕緣層要以壓置1/2的比例從一端纏繞到另一端，且至少往返一來回。
