設備三相五線制，電源三相四線怎么辦？
對于電源是三相四線制的電源一般是低壓電源，它是由三根火線L1、L2、L3和工作零線N組成，在供電時電線的排列順序是按照用電單位的方向從左到右依次水平排列著L1、N、L2、L3這四根線。
當?shù)搅宋覀冇秒姷慕K端后，有的電氣設備需要保護接地PE線，這就要分出五根線，它們分別是L1、L2、L3、N和PE線，這就是所謂的三相五線制。

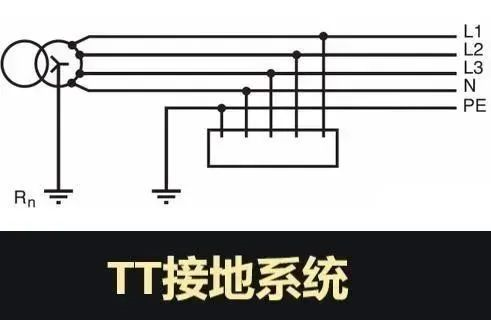

從所問的問題來看，在三種接地系統中都會用到三相四線制，比如在TT接地系統中，它要求變壓器二次繞組的中性點要接地，電氣設備的外殼也要接地。
這種接地方式只在特殊場合使用，比如醫院、礦井等，一般場合都不用這種接地方式，從原理示意圖中可以看出這里的接地線和接地體需要獨立設置。
第二種是IT接地系統，變壓器二次繞組的中性點是與地面絕緣的或者是用較大的電阻再與地相接，對于這種供電的接地系統，其電氣設備的外殼也是需要重新設置接地線和接地體的，如下圖所示。

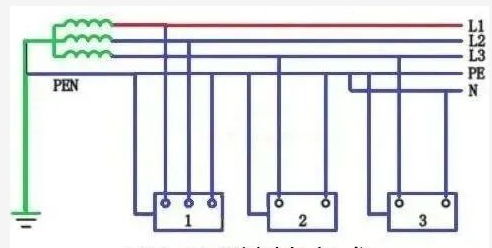

以上講的兩種供電方式都是采用的是三相四線制，但是這兩種供電接地方法在我們?nèi)粘Ｓ秒姴季�(xiàn)中用的不是很廣泛，在日常中用的比較廣泛的是TN接地方法，它除了變壓器二次繞組中性點接地外，在所連接的電氣設備外殼也需要接地，并且這些接地點都是有很好的電氣連接的，如下圖所示。
其中工作零線N和接地PE線，是從中性線中分立出來的，目前為止這種供電接地方式是普遍使用的，對于有工作零線和接地要求的電氣設備從PEN線中分離出來就可以了，并且采用不同的電線顏色加以區別，比如工作零線用淡藍色線，接地線用黃綠雙色線。

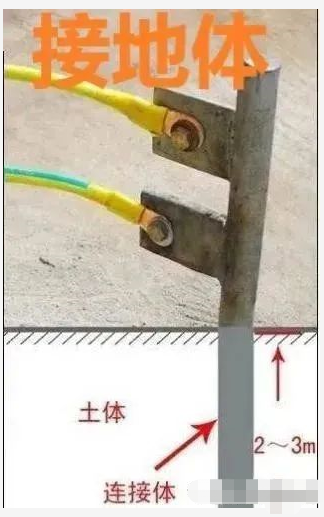

對于接地裝置的設置，可以采用自然接地體，比如與大地有可靠連接的建筑物的金屬結構，比如鐵軌、鋼管以及構架等。如果制作人工接地體，可以采用鋼管、角鋼以及廢鋼鐵等。
為了防腐蝕，在《低壓供配電規范》中明確規定接地極規挌和鍍鋅要求，而且要二根接地極用鍍鋅扁鐵連接，接地極的長短根據地勢而定。
對于接地線，電氣設備的外殼要與接地干線連接，接地干線經過兩條連接線要與接地體連接，電氣設備的接地線要單獨與接地干線或者接地體連接，不能串聯連接
